额定载荷 0

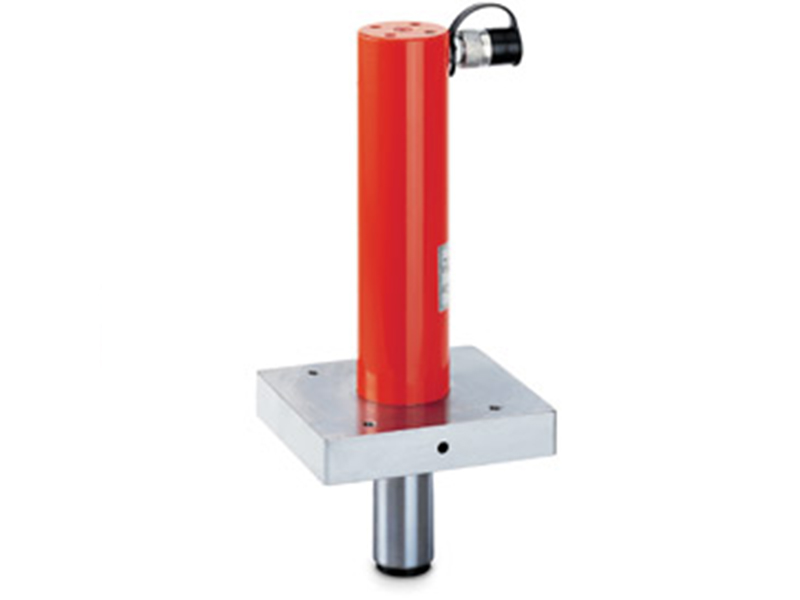

这款钢质螺纹边板十分适用于安装在其它固定设备上的液压缸，操作更方便.
技术参数：
型 号 | 适用液压缸 | 重 量 kg |
AYP-1010 | YS-10／… | 9.7 |
AYP-1510 | YS-15/... and YH-10/... | 12.6 |
AYP-2310 | YS-23/... and YH-20/... | 12.1 |
AYP-5010 | YS-50/... and YH-50/... | 19.6 |
AYP-10010 | YS-100/... and YH-100/... | 46 |
AYP-20010 | YH-200/… | 97 |
外形尺寸：
型 号 | AYP-1010 | AYP-1510 | AYP-2310 | AYP-5010 | AYP-10010 | AYP-20010 |
A, mm | M57 x 1.5 | M67 x 1.5 | M85 x 2 | M125 x 2 | M180 x 3 | M250 x 4 |
B,mm | 220 | 220 | 220 | 250 | 330 | 450 |
C,mm | 200 | 200 | 200 | 250 | 330 | 450 |
D mm | 30 | 40 | 40 | 50 | 70 | 80 |
E,mm | 120 | 120 | 120 | 225 | 300 | 400 |
F,mm | 150 | 150 | 150 | 225 | 300 | 400 |
G,mm | M12 | M12 | M12 | ○/13.5 | ○/17.5 | ○/17.5 |
H,mm | M8 | M8 | M8 | M8 | M8 | M8 |
