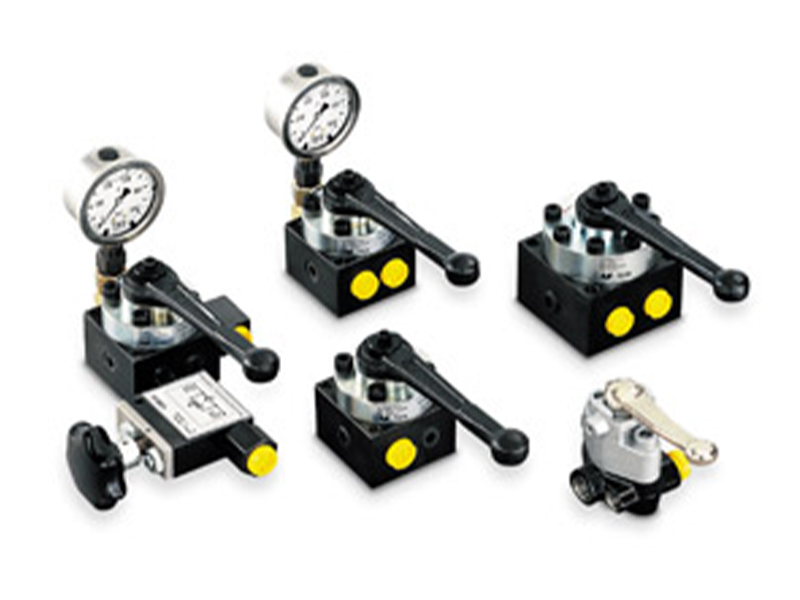

VHP 和 VHH 系列手动控制阀

发布日期：2022-03-29 17:36:34　浏览次数：

额定载荷有3档控制液压缸

1、向左：前进

2、中位：停止

3、向右：后退

在中位时，液压缸活塞停止工作，液压油回到油箱中（P到T）。这些控制阀可直接安装在动力组上或通过液压管路远程连接。

另外，所有控制阀在底部后面都配有额外的油孔，可用于连接压力表和压力释放阀（型号VPR一1），油孔P经常与油箱连接。

技术参数：

型号	最大压力 I/min	尺寸	油口尺寸	图示	应用
VHP-3/3-1 VHP-3/3-2	8-16 20-40	1 2	3/8 NPT 3/8 NPT		3位3通阀，用于单作用液压缸，小型液压动力组的标准阀 3位3通阀，用于单作用液压缸，大型液压动力组的标准阀
VHP-3/3-1 CC VHP-3/3-2 CC	8-16 20-40	1 2	3/8 NPT 3/8 NPT		3位3通阀，用于单作用液压缸，特殊多路分级阀规格 3位3通阀，用于单作用液压缸，单个多路分级阀规格
VHP-4/3-1 VHP-4/3-2	8-16 20-40	1 2	3/8 NPT 3/8 NPT		3位3通阀，用于双作用液压缸，小型液压动力组的标准阀 3位3通阀，用于双作用液压缸，大型液压动力组的标准阀
VHP-4/3-1 CC VHP-4/3-2 CC	8-16 20-40	1 2	3/8 NPT 3/8 NPT		3位3通阀，用于双作用液压缸，小型液压动力组的标准阀 3位3通阀，用于双作用液压缸，大型液压动力组的标准阀
VHH-4/3	2—3	特殊尺寸	1/4 NPT		3位3通阀，用于双作用液压缸。特殊设计可直接安装在手动泵（配FY703型快速接头）。也适用于小型液压动力组。
